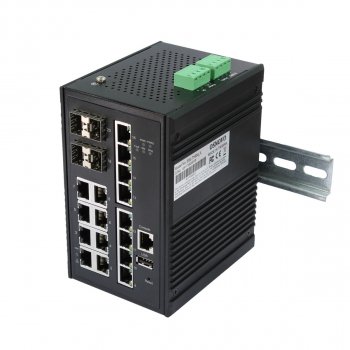

OSNOVO SW-71604/IL

Интерфейс

• 10/100/1000 Base RJ45 порт: 16
• 1000Base -X SFP слот: 4
• Порт консоли для управления с п омощью CLI: 1
• USB порт: 1x USB 2.0 для обновления прошивки, конф игурации

Производительность

• Буфер пакетов: 12Mbits
• Размер таблицы MAC адресов: 16K
• Пропускная способность (Switching Capacity): 40Gbps
• Скорость обслуживания пакетов (Forwarding Rate): 29.76Mpps

Функции уровня L2

• Auto-negotiation:
• Auto MDI/MDIX:
• Flow Control (duplex): 802.3x (Full), Back -Pressure (Half)
• Spanning Tree: IEEE 802.1D (STP), IEEE 802.1w (RSTP), IEEE 802.1s (MSTP)
• VLAN: VLAN Group 4K, Tagged Based, Port-based, Voice VLAN
• Link Aggregation: IEEE 802.3ad with LACP
• IGMP Snooping: IGMP Snooping v1/v2/v3 Поддержка 1023 IGMP групп, IGMP Static Multicast Addresses, Querier, Immediate Leave
• Storm Control: G.8032 - Ethernet Ring Protection Switching (ERPS)
• Jumbo Frame: 9.6KB

QoS

• CoS:
• DSCP:
• WRR/SPQ Queuing:

Безопасность

• Management System User Name/Password Protection:
• IEEE 802.1x Port -based Access Control:
• RADIUS (Authentication, Authorization, Accounting):
• HTTP & SSL (Secure Web):
• SSH v2.0 (Secured Telnet Session):

Управление

• Коммандная строка (Command Line Interface (CLI)):
• Web Based Management:

Telnet:

• Обновление прошивки через HTTP:
• Загрузка/выгрузка конфигурации:
• SNMP (v1/v2c/v3):
• RMON (1,2,3,&9 групп):
• DHCP ( Client/Relay/Option82):
• Журнал событий/ошибок:
• NTP/LLDP:

Зеркалирование:

• Промышленные протоколы: Modbus TCP

Механические параметры

• Входное напряжение: DC 12~48V, с резервированием
• Порт подачи питания: 1 съёмная 4-контактная клеммная колодка
• Максимальная потребляемая мощность: 23W
• Размеры (В*Ш*Г): 93 x 145 x 118 мм
• Вес: 1.25кг

LED индикация:

• Общие: PWR1, PWR2, Fault, Ring Master, Ring State
• Порты : Link/наивысшая скорость(зе л.), низкая скорость (жёлт.)
• Кнопки: 1 многофункциональная кнопка RESET
• Рабочая температура: -40 ~ 75°C
• Температура хранения: -40 ~ 85°C
• Допустимая влажность: 5~95% (без конденсата)
• Наработка на отказ (MTBF): >100,000 часов

Промышленные стандарты

• Тревожный порт: 1 релейный выход с нагрузочной способностью реле 1A при 24 V DC
• Класс защиты корпуса: 30 - алюминиевый сплав
• EMI: FCC Part 15 Subpart B Class A, CE EN 55022 Class A
• EMS: IEC61000 -4-2 (ESD Level 4), IEC61000 -4-3 (RS Level 3), IEC61000-4-4 (EFT Level 4), IEC61000-4-5 (Surge Level 4), IEC61000 -4-6 (CS Level 3), IEC61000 -4-8 (Magnetic Field Level 4)
• Удар: IEC60068 -2-27
• Падение: IEC60068 -2-32
• Вибрация: IEC60068 -2-6
• Сертификация: RoHS RoHS Compliant
• Монтаж: Монтаж на DIN-рейку (или опционально на стену)

Сетевые стандарты

• IEEE 802.3 – 10BaseT:
• IEEE 802.3u – 100BaseTX:
• IEEE 802.3ab – 1000BaseT:
• IEEE 802.3z 1000 BaseSX/LX:
• IEEE 802.3x – Flow Control:
• IEEE 802.1Q – VLAN:
• IEEE 802.1p – Class of Service:
• IEEE 802.1D – Spanning Tree:
• IEEE 802.1w – Rapid Spanning Tree:
• IEEE 802.1s – Multiple Spanning Tree:
• IEEE 802.3ad – Link Aggregation Control Protocol (LACP):
• IEEE 802.1AB – LLDP (Link Layer Discovery Protocol):
• IEEE 802.1X – Access Control:
• ITU-T G.8032/Y.1344 - Ethernet Ring Protection Switching (ERPS):
