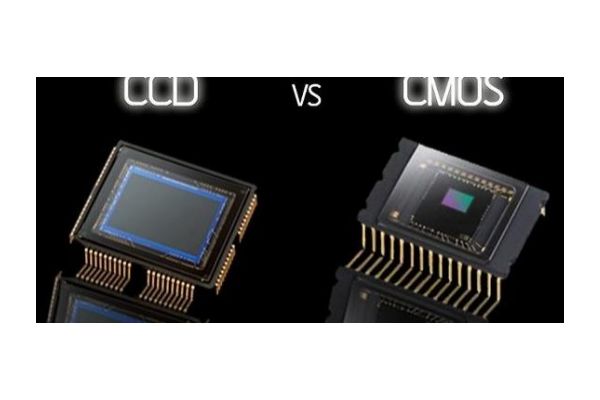

Типы матриц в камерах видеонаблюдения

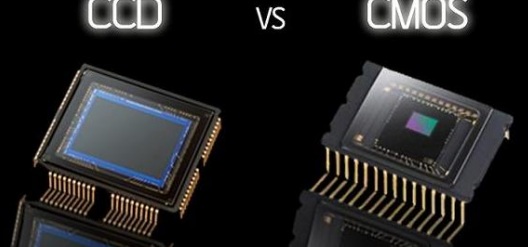

Как известно, не только фотоаппараты, но и камеры для видеонаблюдения выпускаются с разными видами матриц: CMOS и CCD. Для несведущего пользователя эти аббревиатуры ни о чем не говорят. Разберемся, чем отличаются оба вида и поговорим о плюсах и минусах каждой.

Итак, CCD (ПЗС - прибор с обратной зарядной связью) всегда был наиболее высокого качества, дорогим и потребляющим много электроэнергии. Коротко о принципе его работы: сбор информации идет в аналоговом варианте, а потом оцифровывается.

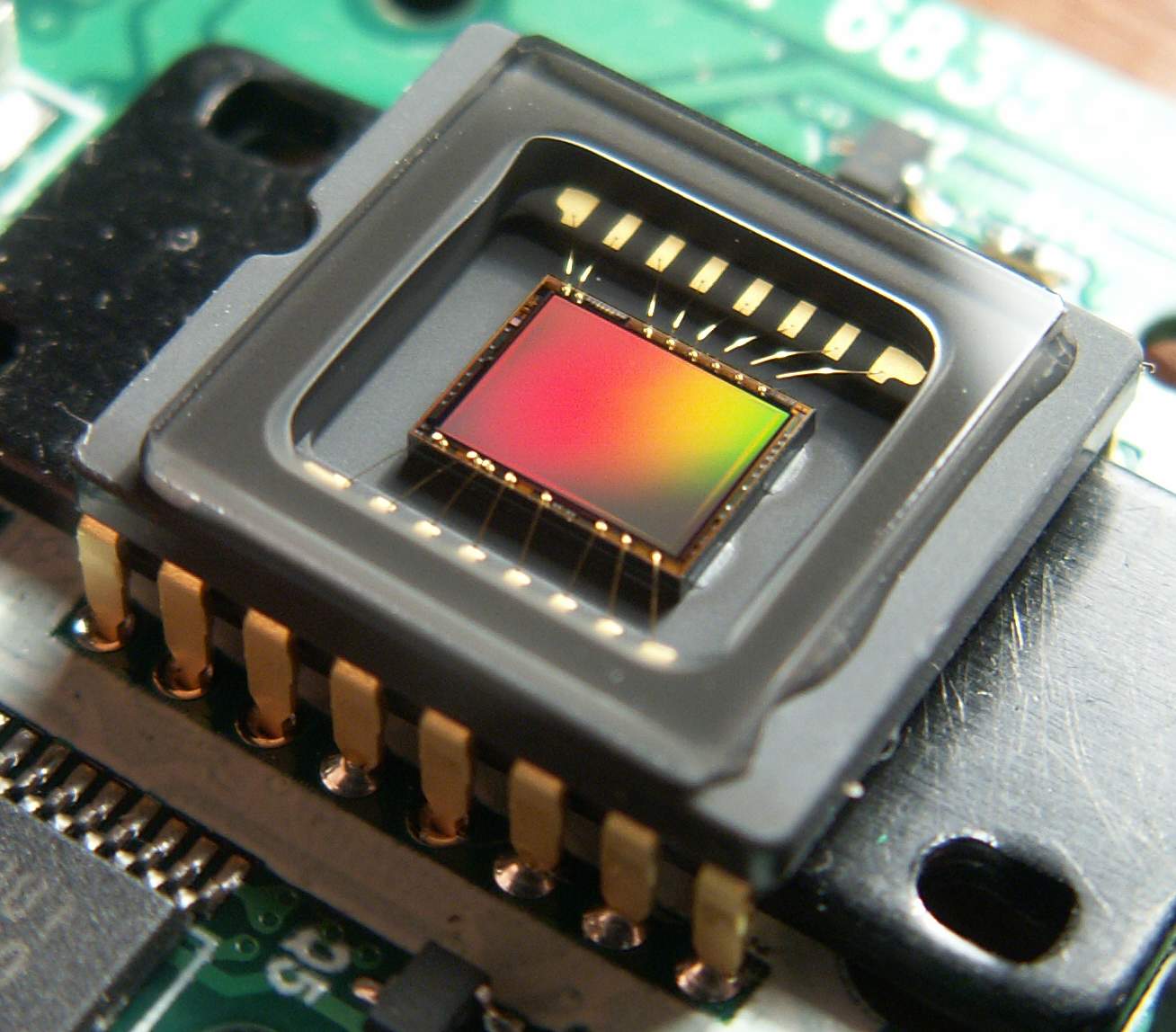

Ccd

CMOS (КМОП - комплементарная логика на транзисторах металл-оксид-полупроводник) всегда были более дешевы в изготовлении, тем более, матриц большого размера. Этот вариант занимается оцифровкой каждого пикселя сразу.

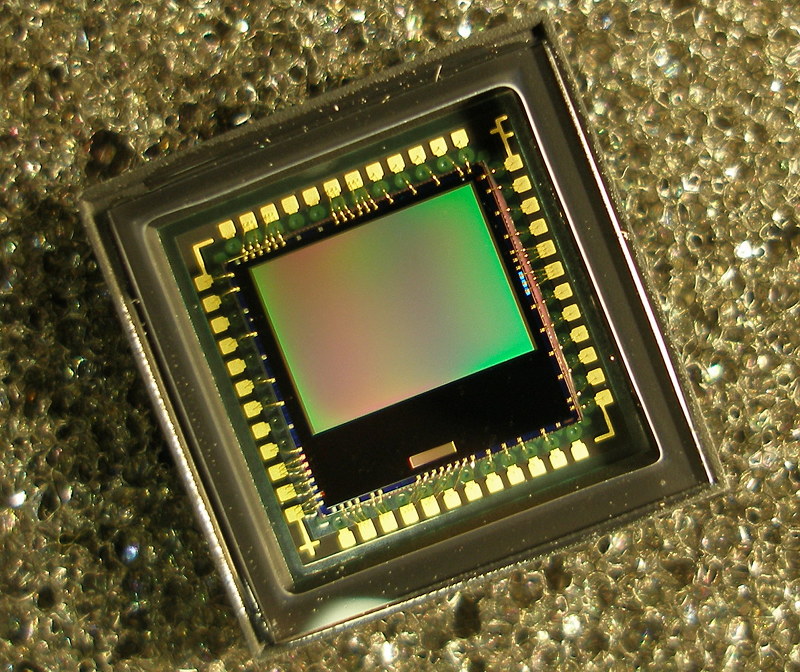

cmos

В 2001 году было проведено окончательное разграничение сфер употребления этих матриц. Первой отводилась ниша там, где было принципиально качество изображения (медицинское оборудование, наука, промышленность), вторая занимала место в игрушках, недорогих фотоаппаратах и камерах.

С течением времени и развитием прогресса CMOS-матрицы совершенствовались и потихоньку избавлялись от основных своих недостатков (в частности, от наличия шумов и размытия быстро движущихся предметов). На данный момент они способны захватывать видео со скоростью до тридцати кадров в секунду без особых искажений.

Но победа все же пока за CCD. В основном, из-за того, что КМОП-матрицы не могут уменьшить площадь, занимаемую пикселем.

Плюсы ПЗС:

  • малое количество шумов
  • высокая эффективность
  • отличная чувствительность
  • большой коэффициент заполнения пикселей (высокая чувствительность)

Минусы ПЗС:

  • большое энергопотребление
  • сложная технология
  • высокая цена

Плюсы КМОП:

  • низкая цена и простота производства
  • небольшое энергопотребление
  • быстродействие до пятисот кадров в секунду
  • возможность развивать технологию (можно на одном кристалле получить полностью законченную видеокамеру)

Минусы КМОП:

  • низкий коэффициент заполнения пикселей (низкая чувствительность)
  • борьба с большим количеством шумов приводит к удорожанию в производстве

Исходя из вышесказанного сложно определить, какой вид матрицы лучше. Они скорее дополняют друг-друга, занимая каждая свою нишу применения. Возможно, в будущем CMOS-матрица займет лидирующее положение за счет своей перспективности.

В любом случае, если вы решили купить камеру для видеонаблюдения, то, прочитав нашу статью, сможете понять, на основе какой матрицы она создана.
